隋代的白瓷在中国陶瓷发展史上占有极为重要的地位，它的出现晚于青瓷，是在青瓷烧制的基础上产生的。白瓷与青瓷的唯一区别是白瓷胎釉的原料中含铁量甚少，其他生产工序并无差异。考古资料表明，白瓷的出现不是在青瓷发达的南方，而首先是在北方地区产生和发展起来的。白瓷在北朝时期已露端倪，烧制成功是在隋代。
1959年，中国科学院考古研究所，在河南安阳发掘的隋开皇十五年 (595)张盛墓，出土了一批白瓷。这种白瓷虽然还带有若干青瓷的特征,但较之北齐武平六年(575)范粹墓出土的白瓷要好得多，胎釉中的含铁量较前减少，烧成温度有所提高，施釉技术也有改进，从而增加了器物的白度与坚硬度。瓷器的造型也较前大为丰富，表明器物成型技术有明显的提高。晚于张盛墓15年的西安郊区隋大业四年 (608)李静训墓出土的瓷器中，既有青瓷又有白瓷。白瓷胎洁白,釉面光润,胎釉已经完全看不到白中闪黄或白中泛青的痕迹。隋代白瓷尤以龙柄双连瓶和龙柄鸡头壶称最。双连瓶的造型奇特，制作精致。龙柄鸡头壶仍是魏晋南北朝以来青瓷的传统器形。西安郭家滩隋大业元年 (605)墓出土的白瓷瓶、姬威墓出土的白瓷罐，更是隋代白瓷的佳作。以北齐武平六年 (575)范粹墓出土的初期白瓷为起始，到隋大业四年 (608)的李静训墓为止，仅仅经历了短短的30余年，白瓷的发展就已迅速地成熟了。

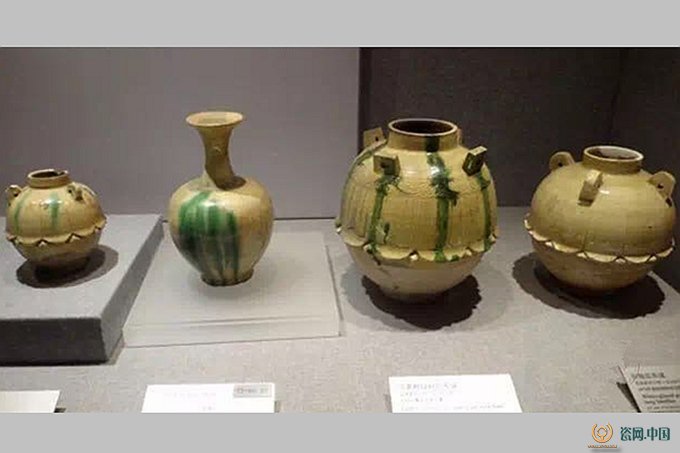

范粹墓出土早期白瓷
范粹墓是一座北齐墓葬，具体年份是北齐武平六年（575），距离隋代开国仅六年。这些瓷器就是“最早”的纪年白瓷了。这批瓷器还是有很多青瓷的影子在，但很明显，主观上是在往白瓷靠的，只不过由于技术难度，还没有完全排除掉氧化铁的干扰，呈色并没有那么白净，但胎是经过淘洗的，也没有施化妆土。

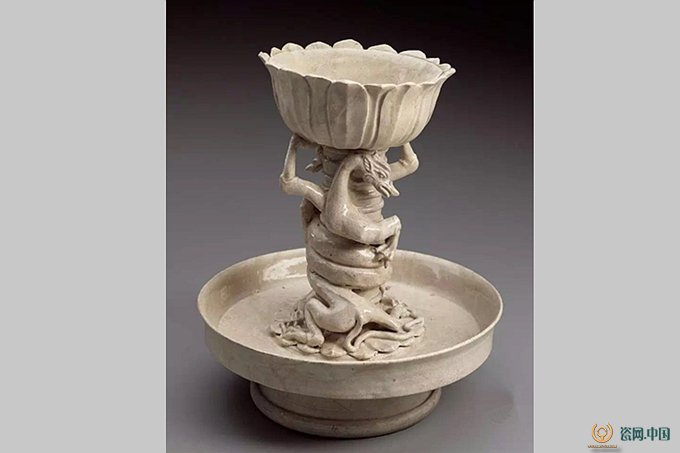

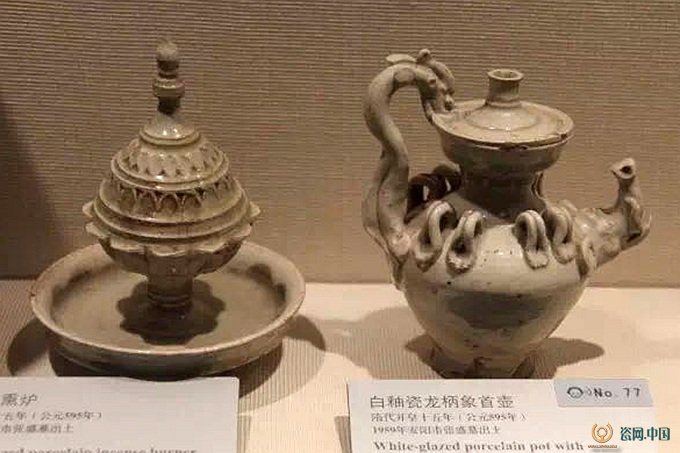

张盛墓出土白瓷

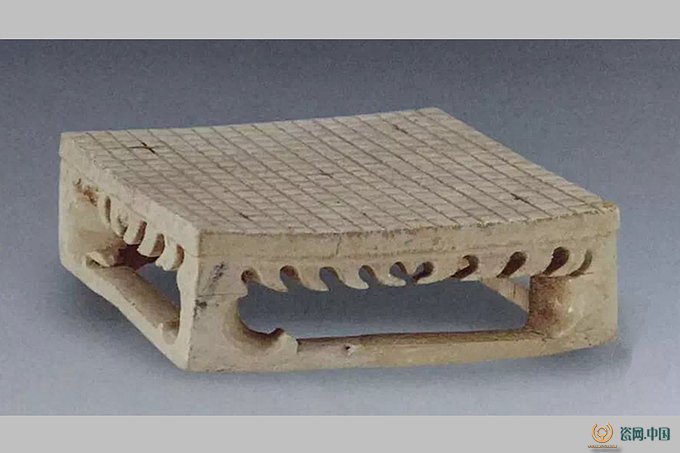

张盛墓出土白釉棋盘
张盛墓出土白釉贴花壶

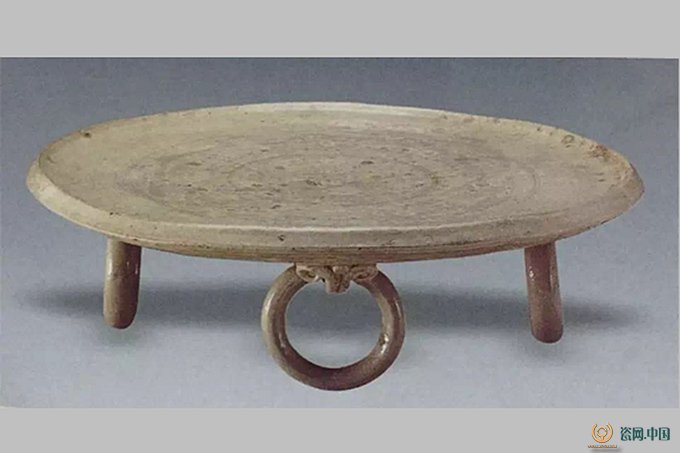

张盛墓出土白釉四环足盘
隋开皇十五年（595），经过了20年发展过度，这时候的隋代从战乱到一统经济开始复苏，生产力得到了发展，白瓷也在这个时间节点发生着翻天覆地的变化。我们可以看到，这时候的白瓷已经比范粹墓的要好得多了，胎釉中的铁含量减少了，白度变高了，连烧造温度也有所提升。

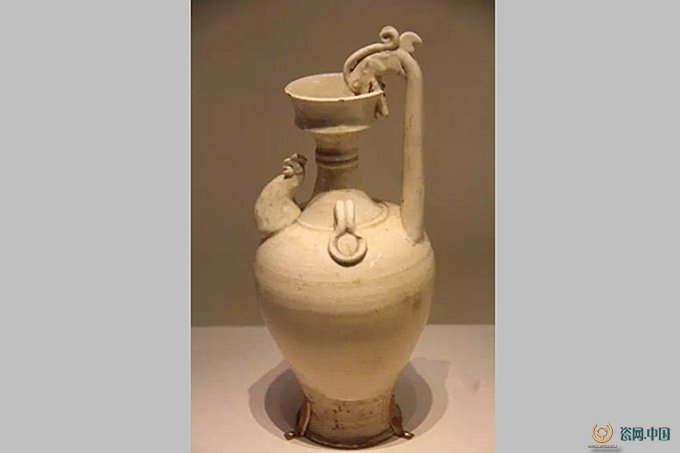

李静训墓出土白釉双系龙柄鸡首壶

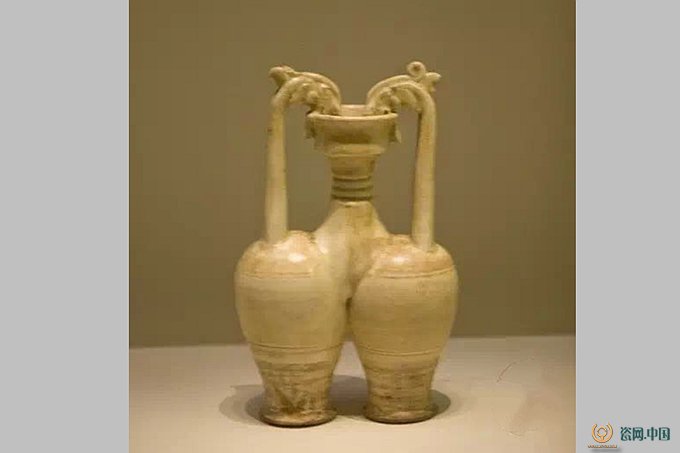

李静训墓出土双把双身壶
李静训墓葬中出土器物虽然造型上继承了南北朝时期的风格，但是釉色方面与北齐范粹墓出土的白瓷不可同日而语了。可见历经三十多年的尝试，此时的白瓷已经基本烧造成熟了，剩下的只是优化。

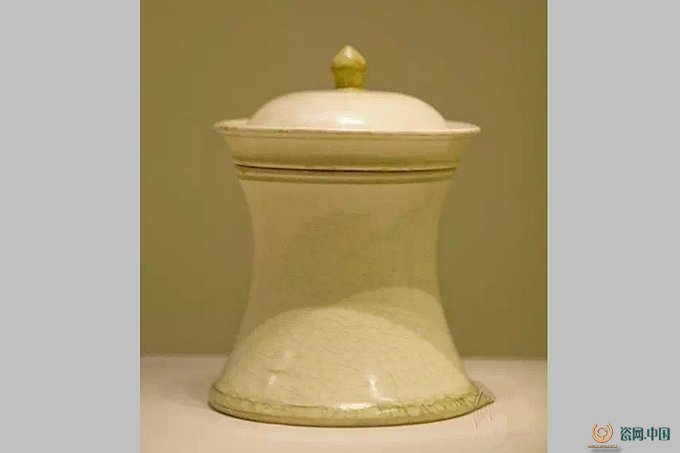

隋姬威墓出土束腰白瓷盖罐
隋大业六年（610），隋代制造业进入鼎盛时期。至此，隋白瓷进入一个高峰期，大量不施化妆土便可达到很高白度的器物开始出现。
长期以来，隋代白瓷虽然在考古发掘中出土了不少，很多又出土于具有确凿纪年的墓葬之中，然而烧制这些白瓷的隋代窑址却一直未能发现。1982年，继唐代邢窑白瓷窑址发现以后，在河北内丘与临城交界处的贾村发现了隋代烧制白瓷窑址一处。贾村窑既烧青瓷又烧白瓷，白瓷中又分粗白瓷和细白瓷两大类。粗白瓷一般胎质灰白，为了增加瓷器烧成后的白度，施釉之前，先施一层“化妆土”，然后在“化妆土”上施一层透明的白釉，这类粗白瓷以微微闪黄者居多。细白瓷一般胎质洁白，在胎釉之间不施“化妆土”，制作也较粗白瓷精致。
隋代白瓷窑址的发现，不仅证明隋代白瓷烧制技术已臻完善，而且也解决了隋代墓葬中出土的部分白瓷的窑口问题。近年来，考古工作者又根据《国史补》中关于“内丘白瓷瓯”的记载，在内丘城关发现了隋唐时代的窑址多处。内丘白瓷窑与贾村窑相类似，烧制的白瓷同样有粗细之分，也有施“化妆土”与不施“化妆土”的区别，可以看出它们同属于一个瓷窑系统，两窑有着共同特征。考古工作者在内丘隋代窑址中还发现了一种高白度的具有透明度较高的白瓷,虽然数量较少,但这是一个极其重要的发现，由此证明，在唐代邢窑白瓷以前，白瓷在这一地区已经发展起来，并达到了一定高度。从所发现的白瓷残片看，大致可以看出是碗，平底，足心微凹，足高外撇，去一周，近底处丰满，壁斜直，器里满釉，器外施釉不到底，制作极为精细规整，胎洁白细腻，透明度高，断面呈油脂光泽，胎厚0.3～0.8厘米，造型与隋墓出土的碗式相同，经中国科学院上海硅酸盐研究所测定结果表明，胎料中含氧化铝高达26.8％，而含氧化铁仅为0.34％，反映出中国北方白瓷所具有的高铝低铁的特点。其中，氧化铝的含量大幅度增加，说明它是在1300以上的高温下烧成的，且坯体中莫来石针状晶体生成较多。这类白瓷证明隋代已经熟练地掌握了高温还原烧造的技术，为唐代白瓷的进一步发展打下了基础。
