近年来，很多瓷器作品都会提到柴窑一词，似乎瓷器只要一粘上柴窑就身价倍增。但柴窑烧制与现在的烧制方法有什么区别？为什么会有区别？却一直没有人能说明白。
柴窑烧制难在何处？
一是政府明令禁烧柴窑，没有松柴供应，二是一窑下来，烧掉近2000斤松柴，成本相当高，三是烧一次窑要有一整套经验丰富班子集体协作，特别是把桩师傅，没几十年成功经验是不行的，决不是凑合几个人就行的，如果没有专门的资金保证和目的，谁也不敢轻易动火。
柴窑烧制与现代烧制方式的内在差别：

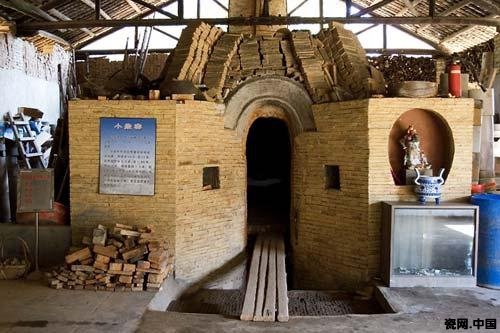

景德镇柴窑因烧松柴得名,也称镇窑，在过去,砌造技术完全由家族行帮垄断,师傅言传身教,密不外传.每次烧窑前,必须请"挛窑户"专门检修,外人无法操作.一座窑使用60-80次必须重建.每烧1公斤瓷器需松柴2-3公斤,大的蛋型窑一次可烧10-15吨日用瓷器,需松柴25-40吨,小窑烧松柴的比例要高一些,当然成本就更高了，不是什么人随便砌个炉子就可以用几根木头烧瓷器的。
为保护森林资源，景德镇在50年代末期改烧煤、油时候，发现祖祖辈辈使用的配釉已经不适应了，高温下粘度降低很快，烧出来的釉面阴黄、沉碳、烟熏，注意一下上面话里的两个关键词，一个是粘度，一个是釉面阴黄，其实这揭示燃料改进后温度曲线和窑内物质元素已经发生变化。古老的石灰釉已经不能用了，后来改革成长石釉，又叫5311釉。
古代釉水里面的天然着色氧化物含量高，在部分胎釉接合处产生一线窑红的现象，这是一种特征。在古代老柴窑的烧制环境中，那些着色氧化物是不用担心的，老柴窑可以灭掉它的危害，甚至在灭掉危害性的同时造出釉面白里泛青的玉质效果，巧夺天工。
煤窑、气窑、电窑呢？做不到。现代那些做高仿的，如果按古代配釉技术配釉，他必须得拿柴去烧，用其他燃料他烧不出来，哪怕用计算机控制窑内温度的变化也最多解决个“粘度”问题。
另外一种方法就是搞假釉面，即用适合现代气窑烧造的釉水做点手脚，加点东西，模拟一下，然后还用气窑烧，这种并不算高仿。
柴窑、煤窑、气窑的差别系统论述
我们经常听到商贩喋喋不休的说他们的仿品瓷器是“小窑”烧造，是柴窑烧造与现代液化气窑炉烧造的瓷器不同，如何如何与古陶瓷相同、“到位”。真的是这样吗？各种不同的窑炉烧成的瓷器究竟有那些不同？我不是烧成工艺的专业人员，但在景德镇二十余年研究制作瓷器耳熏目染也积累了一些经验，介绍给网友们供大家参考。
景德镇对于烧成技术有一种执着的迷信，就是“烧成气氛”只要瓷器烧成后出现质量问题找不到其他原因时便一律可以归结到“烧成气氛”这一原因，仿古瓷产品凡是“不到位”“不看真”统统归结到终极原因“烧成气氛”。因此柴窑便被说成制作仿古瓷的根本条件，用柴窑烧成瓷器就可以仿古“到位“否则就无法仿制成功“到位”的仿古瓷，这种观念一直是收藏界的主流观念，景德镇今年也宣传“今后每年烧造一窑柴窑仿古瓷器”通过这一活动让古代瓷器再次重现。柴窑烧成的产品真的具有特殊的品质吗？
还是先让我们了解一下什么是“烧成气氛”，“烧成气氛”又称为“烧成氛围”，广义的说就是瓷器坯体在窑炉内，转化成瓷器过程中瓷器周围的温度变化既烧成曲线，和窑内各种气体的环境状态，烧成曲线和各种气体的含量不同会改变瓷器胎体、釉面、发色等。
从表面看烧成技术是瓷器这种的关键，其实这只是一种表面现象，因为在使用柴窑、煤窑时期同一座窑炉中，同一次烧成中所烧造的瓷器品质完全不同，这种实际存在的现象说明瓷器品质的不同“烧成气氛”绝不是根本条件，而是另有其他原因，在一定的烧成曲线和一定的气体环境下其他原因才是改变瓷器品质的根本原因，这些其他原因包括胎体、釉料、彩料的配方不同以及胎、釉的含水量，薄厚度，以及其他一些不同所造成的，当然在没有使用气窑之前，由于窑炉，特别是柴窑受木柴、天气、利润等条件的干扰不可能形成同一种烧成气氛，柴窑完全靠自然通风，普通砖砌筑不具备承受高温的条件，不能采取保温措施，天冷时窑内进风量大，木柴燃烧好，好窑位温度高，在好窑位摆放的瓷器烧成质量好，外围窑位的瓷器则因为温度低而达不到质量要求，天热时无风多雨气压低，窑内进风量大大降低，因为缺氧木柴燃烧不好，窑内最高温度很难达到烧成所需要的温度，因此烧成质量大大下降，所以景德镇有“七死八活九翻身”的俗语，就是说七月是最热最潮湿的季节，窑炉受气压影响不能正常使用，次品率过高，制瓷厂家不能正常生产是一年中最困难的时期，九月秋高气爽，不冷不热是柴窑最好的烧成季节，烧造的瓷器质量普遍好，这一季节是陶瓷生产的最佳时间。
待烧的坯胎在窑内的摆放位置也会对瓷器的品质造成影响，如一般的柴窑从最高温区的1320度到1170度，各个位置温度差别很大，在关键节点上5——10度的温差可能就有不同的后果，80年代末我在景德镇因为我们是景德镇最早使用液化气窑的厂家，当时有一家新加坡窑炉厂家【南光公司】在景德镇推广“梭式窑”这种现代液化气窑，由于景德镇比较保守，在加上价格较高，当时一台一立方米容积的窑炉要8万多元，所以很长时间没有用户购买，后来经过协商南光公司在我们作坊处设置了一台窑炉，初次使用十分小心，开始烧成温度一直控制在原来煤窑的烧成温度1280，瓷器的烧成质量有了根本性的改变，但瓷器的品质仍然不够理想，随后采取了提高烧成温度的措施，但在当时来说是非常危险的，因为制坯泥料和釉料多年来都是按照煤窑烧成温度设计的，因此我们采用每次提高烧成温度5度的方法，虽然只有5度但也令人心悸，当实验进行到1300度时，问题出现了，多件瓷器因为温度过高而软化歪倒变形，后来经过多次调整泥料及釉料的配方，才达到现在的标准烧成温度1320度。
而柴窑一般纵向总装44—46排，横向10柱，每柱匣钵一般放3—4“手”前三排因为靠近燃烧区温度过高一般放空匣钵挡火，不放瓷器，从第四排到十八排放小器匣钵，十八排以后放大器匣钵，可以想象一下即使在前18排温度也有很大的差别，前3排就可以挡火，4排到18排会有多大的差距呢，再加上横向10柱，第一柱和中间的第五柱，每一柱上下四“手”因此同一窑中的瓷器品质不同主要是因为烧成温度不同而造成的，更不要说后面的20多排大器，景德镇人非常聪明，他们把窑内分成20余个温区，分别烧制不同档次的瓷器，各个制瓷厂家也按照自己产品的档次配制不同的泥料和釉料，长期订购自己瓷器适宜烧成温度的窑位，当年“官搭民”就是因为官窑器需要高温窑位，而在一座柴窑中只有不到百分之十的窑位可以保证所需的高温，而剩余的窑位又不能走空，即使不烧瓷器也要摆放匣钵形成火道，明代时官窑厂同时生产民用瓷器，因此可以独立建窑烧成，而清代御窑厂只为皇家烧造瓷器，如果继续独立烧成，成本过大，因此只能长期租用民窑高温窑位。现代制作仿古瓷的厂家同样也是因为这个主要原因而无法使用柴窑完成烧成工序，80年代景德镇古陶博物馆建造的柴窑只烧造过两窑，曾经兴旺过的祁门仿古瓷厂最终因为这个原因倒闭了，因为使用柴窑，每一窑的产品绝大多数是“低档普品”因此最终会亏损，同样“小型柴窑”也存在这个原因，因此景德镇后来个体户也建过几座“小窑”但都停留在试验、和表演阶段，如果真的使用它烧成瓷器，其结果是可想而知的。
煤窑并非是现代的产物，古窑址发掘结果证明早在北宋以前河北省定窑已经开始使用煤作为燃料烧造瓷器，宋代遗存残片的微观结果已经达到硬质瓷的物理指标，氧化铁还原也已经达到品质要求，说明煤窑的烧成气氛完全可以满足还原焰气氛烧成的技术要求，因为温度高瓷器的品质已经从软质瓷进化到硬质瓷，瓷器的品质，无论是胎体的密度还是釉面的透明度，大大超过柴窑烧造的瓷器，已经具备近代瓷器的品质，也正是因为如此定窑被誉为五大名窑之一。
景德镇因其保守传统五十年代以前一直没有人敢于在景德镇建造煤窑，或者“镇窑”之外任何形式的窑炉，1948年由于木材短缺，烧练费用成倍增加，抚州人修建了两座阶梯窑，由于都昌人的抵制，基本没有使用便废弃了，解放后生产恢复木材供应出现了问题，景德镇每年需要四十万立方米的木柴，如果生产继续发展需要量更大，50年代初开始窑炉改革，初期采用煤柴和烧，由于温度大大提高原来为柴窑配备的匣钵严重倒塌，产品破损多而宣告失败，可以看出这次失败主要因为匣钵耐火度不够，1956年宇宙瓷厂建造了六座方形倒焰窑并烧制成功合格的瓷器，1957年使用无锡利民瓷厂的图纸在曹家岭第二合作社建成93立方米圆形倒焰窑并成功投产，1958年开始大量推广这种圆形窑，到1959年这种圆形窑在景德镇已经非常普遍，到1965年已经拥有135座圆形窑，已经达到解放初期景德镇全部柴窑的容积。柴窑彻底退出历史舞台。只有建国瓷厂因烧制高温颜色釉尚留有柴窑。在推广煤窑的同时煤气窑也在研制，1967年以后开始推广隧道窑，到1976年景德镇已经拥有15座隧道窑，1976——1984年期间各大瓷厂改用重油烧制瓷器，1984年有16座燃油隧道窑，同时许多煤窑也在使用，1984年以后煤制气隧道窑开始推广，但由于煤制气的燃烧值不能保障，严重的影响窑内温度，因此发展缓慢，90年代以后液化气窑逐渐一统天下，其他种类的窑炉彻底退出历史舞台。
80年代以后的期间内因为各种原因也建造过柴窑，古陶博物馆的柴窑是唯一一座标准柴窑，因为成本过高只使用过两次，产品品质与其他类型窑炉的品质在同样温度和泥料、釉料配方相同的条件下没有差别，古窑博物馆的柴窑产品大多为小件仿明普品，底款为“景德古窑”四字行楷款，职工大学等单位也建造了几座小型柴窑，但从未使用过，只供教学观摩用，90年代末有仿古作坊在景德镇游泳池附近建起一座小型柴窑，近年来也有小型柴窑建造，但都不是“镇窑”型式，90年代以后唯一仍在生产的柴窑是距离景德镇200多华里的祁门仿古瓷厂，但持续的时间也很短。
短短的60年景德镇烧造瓷器的窑炉从柴窑到柴煤混烧、煤窑、煤制气隧道窑、燃油隧道窑、再到液化气窑，走完了窑炉进化的全部过程，也为我们提供了瓷器烧成技术变化对瓷器品质影响结果的完整记录，我们可以十分方便的从这几十年景德镇瓷器产品的品质看到烧成技术的改变是否会改变瓷器的品质特徵，只要我们了解几次烧成技术改变后瓷器品质的变化状况就可以知道各种窑炉究竟是否可以影响瓷器的各种品质特徵，使我们在瓷器鉴定研究中把握更好的方向。
在研究中我们的感觉是窑炉改变不会改变瓷器的品质，只是因为改变窑炉后烧成温度的提高所以造成瓷器品质的改变，换句话说也就是如果我们使用液化气窑炉烧成，只要使用柴窑瓷器的泥料和釉料，把烧成温度降低到柴窑的烧成曲线，我们同样可以得到柴窑产品同样品质特徵的瓷器。从景德镇几十年瓷器生产的实践经验看窑炉温度是保证瓷器品质的主要因素，液化气窑之所以被接受就是因为它可以及时准确的控制烧成曲线，能够达到使胎体、釉面充分玻化的温度，而其他类型的窑炉都达不到这种均衡、可控的高温，因此景德镇进入气窑时代以后瓷器生产发生了根本的变化，成本由于废品率大大的降低而大幅下降，瓷器品质可以随心所欲的加以控制，瓷器生产进入历史最好时期。
有目共睹几十年来景德镇的瓷器产品的品质特徵基本没有什么变化，我有几百件古窑博物馆柴窑烧造的瓷器，因为窑位不同烧成温度不同，与大型瓷厂生产的日用瓷器品质有些不同，但在高温窑位烧成的瓷器与日用瓷就没有什么明显的品质特徵，这些事实说明改变瓷器品质（在特定烧成温度条件下）与窑炉技术和类型没有太多的关系，使用何种窑炉与瓷器的品质特徵也没有什么关系。
使用柴窑烧成的瓷器品质与老瓷器接近是因为制瓷泥料和釉料等制瓷原料必须适应柴窑的烧成曲线，如果用液化气窑按照柴窑的烧成曲线烧成同样可以达到柴窑烧成的品质，但是由于景德镇绝大部分作坊是“搭窑”烧成，因此泥料釉料的配方必须与其他在同一窑炉其他作坊制作的瓷器相同或近似，而绝大多数作坊不愿意使用低温烧成，因为使用低温烧成质量问题多多，只有个别资金较为雄厚作坊老板才会自己购置气窑（小容积的）按照自己所需要的烧成曲线独立烧成，或者独立承包一窑按照自己瓷器的烧成曲线烧成。
旧时使用柴窑时所有“搭窑”的作坊都会购买固定的窑位，在制作瓷器时依据自己产品的烧成窑位配制不同的泥料和釉料长期不变，当然不同的窑位收藏的费用也不同，生产高档瓷器的都会订购高温区的窑位，生产低档灰可器的作坊只能订购价格便宜的低温区，按照传统的方法高档瓷器的釉中添加“一盆灰”，成品釉面较白，低档产品加“六盆灰”产品釉面呈灰青色，因此人们称此类大宗低档瓷器为“灰可器”。在使用柴窑烧成的时代灰青色釉瓷器始终是青花瓷的主要产品，就是因为柴窑中大部分窑位温度不能达到预想的烧成温度，因为窑炉本身的能力不够，人们只能降低釉面的熔融温度，而降低釉面熔融温度就必须在釉料添加一些助熔剂，添加助熔剂都是凭借经验而非科学，再加上助熔剂制作工艺粗糙，成分不稳定，因此使得釉面的烧成稳定性极差，造成青花瓷正品率极低的现象长期存在而又因为无法提高窑炉的烧成温度无法改变，另一个重要原因是旧时生产瓷器各种工艺完全是凭借经验，也就是现在常说的“眼学”而不是科学，测试窑炉温度一般都是往窑内吐口水，然后观察口水的蒸发速度来判断窑温，要知道十度的温差就会使瓷器的品质发生很大的变化，从制瓷原料的采掘、加工、配制，到成型、施釉、烧成、出窑，每一道工序中都有各种因素会造成成品瓷器品质的变化，如空气中湿度大会造成坯体含水量过高而影响釉层的厚度，烧成时影响氧化过程。瓷器制作过程复杂，生产环境恶劣，基本都是人为因素，所以在旧时根本无法解释这些现象，因此景德镇人在生产中简单的归纳到一个人无法了解的原因上——烧成气氛。在销售中对所有的质量问题解释为“泥做火烧”，而造成这一结果的主要原因是窑炉烧成温度不够高，窑内温度不均衡，就如同在高原地区煮饭，很简单的煮饭变成十分复杂的技术，百分之百的人煮出来的饭不好吃，如果你不知道气压会造成水温降低的道理，你会认为米的质量、水质、蒸煮的时间、和灶具是否有问题，如果没有到过低海拔地区的人，也许会认为米就是这种口感。
柴窑时期一些厂家的瓷器品质较好，主要原因是配制釉料的技术水平高，主要是一些规模较大的厂家因为有自己专业的配制釉料的技术人员，有条件及时调整釉料的配比，官窑产品总体优于民窑应该就是这个原因。在使用柴窑期间形成这些问题根本原因是窑温无法满足烧成的条件，虽然可以通过釉料配方的调整适应窑温，但最终产品品质下降。
使用煤窑以后，烧成温度大大提高，基本可以达到1280度左右，瓷器品质发生了巨大的变化，柴窑中作为低温窑位专门烧造的灰可器类产品基本退出市场，但由于需要使用匣钵和窑内温度不均匀，产品品质仍然得不到保障。开始使用煤窑初期景德镇专业人员也进行过长期试验，调整釉料配比才达到批量生产的水平。
使用液化气窑以后，烧成温度有了可靠的保障，气窑烧成温度可以达到1360度，窑内温度基本均衡，电子测温与测温锥共同使用，保证窑温温度准确，特别是从90年代开始经过二十年的实践摸索，无论是烧成曲线、还是釉料配比都已经非常成熟，景德镇瓷器发生了本质的变化，基本上可以保证各种瓷器要求的品质，无论是胎质、釉面、发色等等都可以满足消费者的需求。
从景德镇窑炉发展的历史进程与烧成瓷器的品质可以看出窑温是瓷器烧成的关键，只有可靠的窑温才能保障窑内气体的调整，我在1995年制作【香港回归组壶】时，因为数量较大一万多件瓷器，所以包窑烧，以便控制烧成曲线，在烧成过程中我一直在场，按照景德镇惯例每烧一窑需要付给烧窑工几十元辛苦费，这样的话在烧成时不会顾及节约燃料，在氧化时段会加长氧化时间更好的保证三氧化二铁的充分氧化，在最高温时段延长时间使釉面熔融更加完全，加大釉面光洁度，这样一来品质保证系数大大提高，但燃料增加了消耗，所以一般情况下窑主不会使用这种烧成曲线，因为我这一万多件瓷器都是著名画家绘制的所以不敢大意，必须保证每一件瓷器的烧成品质。由于烧窑工认真负责，在我全程监督指导下十几窑瓷器按照景德镇青花瓷烧成标准“出青率”达到百分之百，通俗的说优质品率百分之百，当然为了保证质量我没有使用传统青釉，而使用了稳定性好的日用瓷高白釉，在这十几年烧造瓷器的经历中，窑温决定瓷器的品质，因为窑炉不能提供合适的高温所以只能增加助熔剂以降低釉面的熔融温度，如此一来釉面的透明度，白度、等品质大幅下降。
但是无论使用何种窑炉都无法达到老瓷器温润的光感，关键在于釉料形状发生了改变，解放初期釉料加工改为使用球磨机，从此以后球磨机成为制釉的必备工具，制成的釉料颗粒小而且均匀，瓷器釉面在1320度的烧成温度下釉料中很大一部分成分不能熔融，仍然保持烧成前的原始状态，形成反光底板，老瓷器的釉料没有经过球磨机球磨，颗粒大小、形状各异，其反射光呈散漫反射，在釉面熔融好的情况下有一种玉石的光泽，玉石产生这种光泽也是因为其透明体中含有类似釉料中不规则二次莫来石的絮状物造成的，而球磨机加工的釉料颗粒均匀规则因此由这些均匀规则的二次莫来石形成的反光底板其反射光方向一致，所以感觉异常刺目。
二次莫来石的形状是无法改变的只要使用球磨机就无法改变，而人工加工釉料的技术已经失传，昂贵的人工费用也没有仿古瓷制作者肯接受，因为景德镇仿古瓷制作者都属于“弱势群体”他们既缺资金又缺技术，品种多、产量小、产品利润低，制造釉料的厂家对于这类客户不会提供特殊服务，不会为他们专门配置手工釉料，近日来景德镇古窑博物馆开始使用柴窑烧造仿古瓷，声势浩大，请来王刚为窑炉点火，虽然没有见到其烧成的产品，但肯定与老瓷器的品质不同，因为其瓷器的釉料是球磨机加工，釉中的二次莫来石必然是均匀规则的，光感必然会与老瓷器不同，多年来景德镇生产仿古瓷一些大一些的厂家使用液化气窑炉制作的仿古瓷并不比古窑博物馆柴窑烧成的仿古瓷效果差，因为他们使用“柴窑釉”按照柴窑的烧成曲线烧成，气窑稳定准确的烧成温度使得产品的品质得到保障，但只要使用现代制釉技术无论使用何种窑炉都无法达到老瓷器的光感效果。
